ডেমাক্স আরসি এফএ -র জন্য ব্রাজিং এআর কোটিং রিসেপটকেল ফাইবার অপটিক অ্যারে
ব্যক্তি যোগাযোগ : Mike nie
ফোন নম্বর : 8613713851846
হোয়াটসঅ্যাপ : +8613713851846
| ন্যূনতম চাহিদার পরিমাণ : | 10pcs | ডেলিভারি সময় : | 5-8 কাজের দিন |
|---|---|---|---|
| পরিশোধের শর্ত : | L/C, T T |
| উৎপত্তি স্থল: | Guangdong, চীন | পরিচিতিমুলক নাম: | Seacent |
|---|---|---|---|
| সাক্ষ্যদান: | ISO9001,ROHS | মডেল নম্বার: | ফাইবার অ্যারে -5CH |
|
বিস্তারিত তথ্য |
|||
| পাদান: | কোয়ার্টজ গ্লাস, বোরোসিলিকেট, সিলিকন | পলিশিং কোণ (°): | 0, + 8, -8 (± 0.3) |
|---|---|---|---|
| ফাইবার প্রকার: | এসএমএফ -28e বা এসএমএফ -28e এক্সবি | সংযোগকারী প্রকার: | এসসি / এফসি / জলজ পালন এপিসি / ইউপিসি, জলজ পালন, এসটি, এফসি, TOSLINK |
| ফেরুরল পলিশ: | পিসি, ইউপিসি, এপিসি | মোড়ক: | ইনার বক্স এবং এক্সপোর্ট কার্টন, পলিব্যাগ |
| লক্ষণীয় করা: | ফাইবার অপটিক অ্যারে,ফাইবার অ্যারে |
||
পণ্যের বর্ণনা

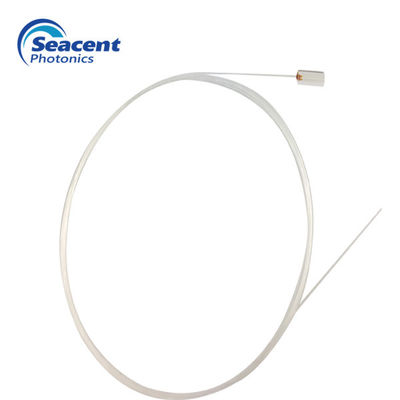

Fiber Optic Arrays are Devices that connect Optical Fibers to Optical Waveguide Devices which are necessary for WDM (Wavelength Division Multiplexing) Applications. ফাইবার অপটিক অ্যারে হ'ল ডিভাইসগুলি যা অপটিকাল ফাইবারগুলি অপটিকাল ওয়েভগুইড ডিভাইসগুলির সাথে সংযুক্ত করে যা ডাব্লুডিএম (ওয়েভেলথ দৈর্ঘ্য বিভাগ মাল্টিপ্লেক্সিং) অ্যাপ্লিকেশনগুলির জন্য প্রয়োজনীয়। These products position the optical cores accurately within V-Groove Blocks by a Micro Fabrication Technique. এই পণ্যগুলি একটি মাইক্রো ফ্যাব্রিকেশন প্রযুক্তি দ্বারা ভ-গ্রোভ ব্লকের মধ্যে সঠিকভাবে অপটিকাল কোরগুলি অবস্থান করে। The process requires accuracy on a submicron level in order to reduce the connection loss. সংযোগ ক্ষতি হ্রাস করতে প্রক্রিয়াটির জন্য সাবমিক্রোন স্তরে যথার্থতা প্রয়োজন।
নিম্ন সন্নিবেশ ক্ষতি
উচ্চ রিটার্ন ক্ষতি
প্রশস্ত অপারেশন তাপমাত্রা
উচ্চ স্থায়িত্ব এবং নির্ভরযোগ্যতা
ফাইবার কোর অবস্থানের উচ্চ নির্ভুলতা
পিএলসি ডিভাইসগুলি
splitters
AWG
সংযোজক
সক্রিয় / প্যাসিভ অ্যারে ফাইবার অপটিক ডিভাইস
| পদ | স্থিতিমাপ |
| উপাদান | কোয়ার্টজ গ্লাস, বোরোসিলিকেট, সিলিকন |
| চ্যানেলের সংখ্যা | 1CH ~ 128CH |
| মূল দূরত্ব / সহনশীলতা (মিমি) | 250, 127 / 0.7 |
| ফাইবার দৈর্ঘ্য (মি) | 2.0 ± 0.1 |
| পলিশিং কোণ (°) | 0, + 8, -8 (± 0.3) |
| মসৃণতা পোলিশ | 63 5 টি পাড় @ 633nm |
| ফাইবার টাইপ | এসএমএফ -28e বা এসএমএফ -28e এক্সবি |
| অপারেটিং তাপমাত্রা (℃) | -40 ~ + + 85 |
ভি-খাঁজ বেস প্লেট মাত্রা টেবিল:
| এল | ওয়াট | এইচ | এক্স | ওয়াই | ব্যাপক ত্রুটি | ||||||
| আদর্শ | আয়তন | সাধারণ পার্থক্য | আয়তন | সাধারণ পার্থক্য | আয়তন | সাধারণ পার্থক্য | আয়তন | সাধারণ পার্থক্য | মূল উচ্চতার পার্থক্য | আর = √ x2 + y2 | |
| 2CH 250 | 10 | ± 0.3 | 2.5 | ± 0.05 | 2.5 | ± 0.05 | 0.25 | ≤0.0005 | ≤0.001 | <0.1 | |
| 4CH 250 | 10 | ± 0.3 | 2.5 | ± 0.05 | 2.5 | ± 0.05 | 0.25 | ≤0.0005 | ≤0.001 | <0.1 | |
| 8CH 250 | 10 | ± 0.3 | 3.5 | ± 0.05 | 2.5 | ± 0.05 | 0.25 | ≤0.0005 | ≤0.001 | <0.1 | |
| 8CH 127 | 10 | ± 0.3 | 2.5 | ± 0.05 | 2.5 | ± 0.05 | 0,127 | ≤0.0005 | ≤0.001 | <0.1 | |
| 16CH 127 | 10 | ± 0.3 | 3.5 | ± 0.05 | 2.5 | ± 0.05 | 0,127 | ≤0.0005 | ≤0.001 | <0.1 | |
| 32CH 127 | 10 | ± 0.3 | 5.7 | ± 0.05 | 2.5 | ± 0.05 | 0,127 | ≤0.0005 | ≤0.001 | <0.1 | |
| 48CH 127 | 12 | ± 0.3 | 7.8 | ± 0.05 | 2.5 | ± 0.05 | 0,127 | ≤0.0005 | ≤0.001 | <0.1 | |
| 64CH 127 | 12 | ± 0.3 | 9.8 | ± 0.05 | 2.5 | ± 0.05 | 0,127 | ≤0.0005 | ≤0.001 | <0.1 | |
| 96CH 127 | 12 | ± 0.3 | 16 | ± 0.05 | 2.5 | ± 0.05 | 0,127 | ≤0.0005 | ≤0.001 | <0.1 | |
| 128CH 127 | 12 | ± 0.3 | 20 | ± 0.05 | 2.5 | ± 0.05 | 0,127 | ≤0.0005 | ≤0.001 | <0.1 | |
তথ্য বিন্যাস:
| পণ্য সংখ্যা | ফাইবার টাইপ | ফাইবার দৈর্ঘ্য |
|
01 = 1CH
02 = 2CH
03 = 4CH
04 = 8CH
05 = 12CH
06 = 16CH
07 = 24CH
08 = 32CH
09 = 48CH
10 = 64CH
11 = 96CH
12 = 128CH
|
1 = G657A1
2 = জি 657 এ 2
3 = G652D
4 = G652B
|
0 = 0.5 মি দূরে
1 = 1.0M
2 = 1.5M
3 = 2.0M
4 = 2.5 মিটার
এস = 定制
|
