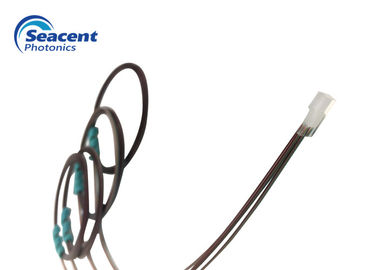

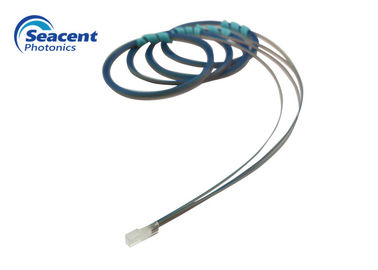

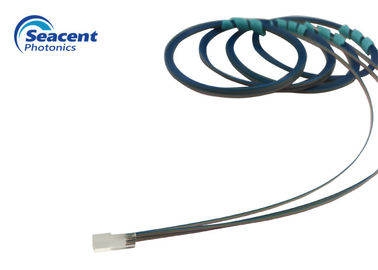

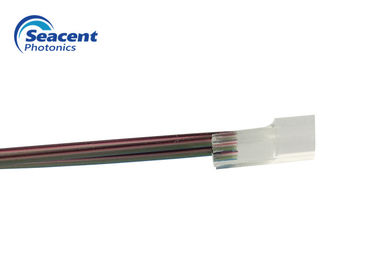

মাইক্রো অপটিক্স মডিউলগুলির জন্য মাল্টি চ্যানেল অপটিকাল ফাইবার অ্যারে কোয়ার্টজ গ্লাস উপাদান

ন্যূনতম চাহিদার পরিমাণ : 10pcs ডেলিভারি সময় : 5-8 কাজের দিন
পরিশোধের শর্ত : L/C, T T
উৎপত্তি স্থল: Guangdong, চীন পরিচিতিমুলক নাম: Seacent
সাক্ষ্যদান: ISO9001,ROHS মডেল নম্বার: ফাইবার অ্যারে -32CH

বিস্তারিত তথ্য

রঙ: নীল, কমলা, সবুজ, বাদামী, সাদা, লাল, কালো, হলুদ, বেগুনি, গোলাপী, জলের সবুজ পাদান: কোয়ার্টজ গ্লাস, বোরোসিলিকেট, সিলিকন
পলিশিং কোণ (°): 0, + 8, -8 (± 0.3) সংযোগকারী: এসসি, এফসি, এলসি, এসটি, এলসি ফাইবার প্যাচ কর্ড ইত্যাদি
ফেরুরল পলিশ: পিসি, ইউপিসি, এপিসি মোড়ক: ইনার বক্স এবং এক্সপোর্ট কার্টন, পলিব্যাগ
লক্ষণীয় করা:

ফাইবার অপটিক অ্যারে

,

ফাইবার অ্যারে

পণ্যের বর্ণনা

ফাইবার অ্যারে 32CH কোয়ার্টজ গ্লাস উপাদান 2.0 ± 0.1 দৈর্ঘ্য 0, + 8, -8 (± 0.3) কোণ
বর্ণনা:

ফাইবার কোর অবস্থান এবং পোলিশ পৃষ্ঠের নিখুঁত মানের একটি দুর্দান্ত নির্ভুলতা পেতে ফাইবার অ্যারেগুলি ব্রাউভ অনন্য সমাবেশ / পোলিশ প্রক্রিয়া দ্বারা উচ্চ নির্ভুলতা ভি-খাঁজ স্তর সহ গড়া হয় fabric

নিখুঁত পলিশিং পৃষ্ঠের সাথে ফাইবার কোর পজিশনের সর্বোত্তম নির্ভুলতা পেতে আমরা অনন্য সমাবেশ / কাটিং / পোলিশ প্রক্রিয়া সরবরাহ করি। ফাইবার অ্যারে অপটিকাল ফাইবারকে এর ওয়েভগাইডে সংযুক্ত করতে বিভিন্ন অ্যাপ্লিকেশনগুলিতে ব্যবহৃত একটি প্রয়োজনীয় উপাদান।

বিশেষ উল্লেখ:

পদ স্থিতিমাপ
চ্যানেলের সংখ্যা 1CH ~ 128CH
উপাদান কোয়ার্টজ গ্লাস, বোরোসিলিকেট, সিলিকন
মূল দূরত্ব / সহনশীলতা (মিমি) 250, 127 / 0.7
ফাইবার দৈর্ঘ্য (মি) 2.0 ± 0.1
পলিশিং কোণ (°) 0, + 8, -8 (± 0.3)
মসৃণতা পোলিশ 63 5 টি পাড় @ 633nm
ফাইবার টাইপ এসএমএফ -28e বা এসএমএফ -28e এক্সবি
অপারেটিং তাপমাত্রা (℃) -40 ~ 85

ভি-খাঁজ বেস প্লেট মাত্রা টেবিল:

এল ওয়াট এইচ এক্স ওয়াই ব্যাপক ত্রুটি
আদর্শ আয়তন সাধারণ পার্থক্য আয়তন সাধারণ পার্থক্য আয়তন সাধারণ পার্থক্য আয়তন সাধারণ পার্থক্য মূল উচ্চতার পার্থক্য আর = √ x2 + y2
2CH 250 10 ± 0.3 2.5 ± 0.05 2.5 ± 0.05 0.25 ≤0.0005 ≤0.001 <0.1
4CH 250 10 ± 0.3 2.5 ± 0.05 2.5 ± 0.05 0.25 ≤0.0005 ≤0.001 <0.1
8CH 250 10 ± 0.3 3.5 ± 0.05 2.5 ± 0.05 0.25 ≤0.0005 ≤0.001 <0.1
8CH 127 10 ± 0.3 2.5 ± 0.05 2.5 ± 0.05 0,127 ≤0.0005 ≤0.001 <0.1
16CH 127 10 ± 0.3 3.5 ± 0.05 2.5 ± 0.05 0,127 ≤0.0005 ≤0.001 <0.1
32CH 127 10 ± 0.3 5.7 ± 0.05 2.5 ± 0.05 0,127 ≤0.0005 ≤0.001 <0.1
48CH 127 12 ± 0.3 7.8 ± 0.05 2.5 ± 0.05 0,127 ≤0.0005 ≤0.001 <0.1
64CH 127 12 ± 0.3 9.8 ± 0.05 2.5 ± 0.05 0,127 ≤0.0005 ≤0.001 <0.1
96CH 127 12 ± 0.3 16 ± 0.05 2.5 ± 0.05 0,127 ≤0.0005 ≤0.001 <0.1
128CH 127 12 ± 0.3 20 ± 0.05 2.5 ± 0.05 0,127 ≤0.0005 ≤0.001 0.1

অ্যাপ্লিকেশন:

  • MEM
  • পিএলসি ডিভাইস: পিএলসি স্প্লিটার, এডাব্লুজি
  • ইন্টিগ্রেটেড অ্যাক্টিভ / প্যাসিভ উপাদানসমূহ
  • মাইক্রো অপটিক্স মডিউলগুলি
  • পরিবর্তনশীল অপটিক্যাল অ্যাটেনুয়েটারস
  • লেন্স / কলিমেটরে অ্যারে
তথ্য বিন্যাস:
পণ্য নাম্বার ফাইবার টাইপ ফাইবার দৈর্ঘ্য
01 = 1CH
02 = 2CH
03 = 4CH
04 = 8CH
05 = 12CH
06 = 16CH
07 = 24CH
08 = 32CH
09 = 48CH
10 = 64CH
11 = 96CH
12 = 128CH
1 = G657A1
2 = জি 657 এ 2
3 = G652D
4 = G652B
0 = 0.5 মি দূরে
1 = 1.0M
2 = 1.5M
3 = 2.0M
4 = 2.5 মিটার
এস = কাস্টমাইজড
