| ব্র্যান্ড নাম: | Seacent |
| Model Number: | ফাইবার অ্যারে -64CH |
| MOQ: | 10pcs |
| অর্থ প্রদানের শর্তাবলী: | L/C, T T |

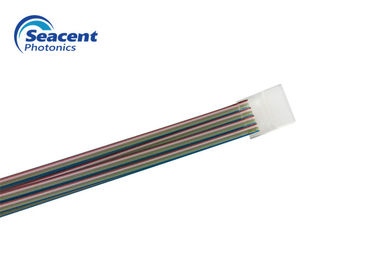

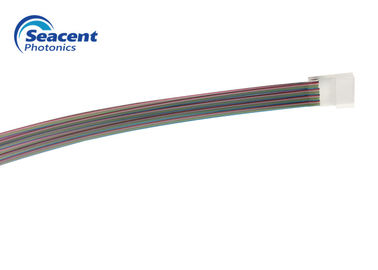

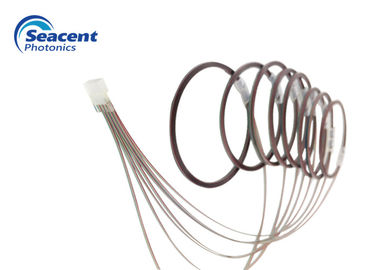

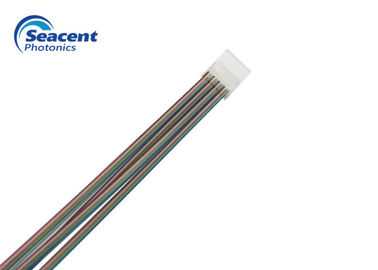

ফাইবার অ্যারেগুলি, পিএলসি স্প্লিটটারের অন্যতম প্রধান অংশ হিসাবে, ফাইবারের মূল অবস্থান এবং সঠিক পোলিশ পৃষ্ঠটি সনাক্ত করতে উচ্চ সুনির্দিষ্ট ভি-গ্রোভ স্তর সহ গড়া হয়, কম সন্নিবেশ ক্ষতি এবং উচ্চ প্রত্যাবর্তন ক্ষতি প্রস্তাব করে।
ফাইবার অ্যারে একটি খালি ফাইবার যা ফাইবারের আবরণকে সরিয়ে দেয় A একটি অংশটি ভি-খাঁজে স্থাপন করা হয় এবং প্রেসারাইজেশন সদস্য দ্বারা আঠালো দ্বারা চাপ করা হয়।
বৈশিষ্ট্য:
কম সন্নিবেশ ক্ষতি
উচ্চ স্থায়িত্ব এবং নির্ভরযোগ্যতা
ভাল চ্যানেল অভিন্নতা
উচ্চ নির্ভুলতা মূল ব্যবধান
আরওএইচএসের মান পূরণ করুন Meet
বিশেষ উল্লেখ:
| পদ | স্থিতিমাপ |
| চ্যানেলের সংখ্যা | 1CH ~ 128CH |
| উপাদান | কোয়ার্টজ গ্লাস, বোরোসিলিকেট, সিলিকন |
| মূল দূরত্ব / সহনশীলতা (মিমি) | 250, 127 / 0.7 |
| ফাইবার দৈর্ঘ্য (মি) | 2.0 ± 0.1 |
| পলিশিং কোণ (°) | 0, + 8, -8 (± 0.3) |
| মসৃণতা পোলিশ | 63 5 টি পাড় @ 633nm |
| ফাইবার টাইপ | এসএমএফ -28e বা এসএমএফ -28e এক্সবি |
| অপারেটিং তাপমাত্রা (℃) | -40 ~ 85 |
ভি-খাঁজ বেস প্লেট মাত্রা টেবিল:
| এল | ওয়াট | এইচ | এক্স | ওয়াই | ব্যাপক ত্রুটি | ||||||
| আদর্শ | আয়তন | সাধারণ পার্থক্য | আয়তন | সাধারণ পার্থক্য | আয়তন | সাধারণ পার্থক্য | আয়তন | সাধারণ পার্থক্য | মূল উচ্চতার পার্থক্য | আর = √ x2 + y2 | |
| 2CH 250 | 10 | ± 0.3 | 2.5 | ± 0.05 | 2.5 | ± 0.05 | 0.25 | ≤0.0005 | ≤0.001 | <0.1 | |
| 4CH 250 | 10 | ± 0.3 | 2.5 | ± 0.05 | 2.5 | ± 0.05 | 0.25 | ≤0.0005 | ≤0.001 | <0.1 | |
| 8CH 250 | 10 | ± 0.3 | 3.5 | ± 0.05 | 2.5 | ± 0.05 | 0.25 | ≤0.0005 | ≤0.001 | <0.1 | |
| 8CH 127 | 10 | ± 0.3 | 2.5 | ± 0.05 | 2.5 | ± 0.05 | 0,127 | ≤0.0005 | ≤0.001 | <0.1 | |
| 16CH 127 | 10 | ± 0.3 | 3.5 | ± 0.05 | 2.5 | ± 0.05 | 0,127 | ≤0.0005 | ≤0.001 | <0.1 | |
| 32CH 127 | 10 | ± 0.3 | 5.7 | ± 0.05 | 2.5 | ± 0.05 | 0,127 | ≤0.0005 | ≤0.001 | <0.1 | |
| 48CH 127 | 12 | ± 0.3 | 7.8 | ± 0.05 | 2.5 | ± 0.05 | 0,127 | ≤0.0005 | ≤0.001 | <0.1 | |
| 64CH 127 | 12 | ± 0.3 | 9.8 | ± 0.05 | 2.5 | ± 0.05 | 0,127 | ≤0.0005 | ≤0.001 | <0.1 | |
| 96CH 127 | 12 | ± 0.3 | 16 | ± 0.05 | 2.5 | ± 0.05 | 0,127 | ≤0.0005 | ≤0.001 | <0.1 | |
| 128CH 127 | 12 | ± 0.3 | 20 | ± 0.05 | 2.5 | ± 0.05 | 0,127 | ≤0.0005 | ≤0.001 | । 0.1 | |
সক্রিয় / প্যাসিভ অ্যারে ফাইবার অপটিক ডিভাইস
অ্যারেভড ওয়েভগাইড গ্রেটিং
প্ল্যানার অপটিকাল ওয়েভগাইড
মাল্টি-চ্যানেল অপটিকাল মডিউল
| পণ্য নাম্বার | ফাইবার টাইপ | ফাইবার দৈর্ঘ্য |
01 = 1CH 02 = 2CH 03 = 4CH 04 = 8CH 05 = 12CH 06 = 16CH 07 = 24CH 08 = 32CH 09 = 48CH 10 = 64CH 11 = 96CH 12 = 128CH | 1 = G657A1 2 = জি 657 এ 2 3 = G652D 4 = G652B | 0 = 0.5 মি দূরে 1 = 1.0M 2 = 1.5M 3 = 2.0M 4 = 2.5 মিটার এস = কাস্টমাইজড |
|
