| Brand Name: | Seacent |
| Model Number: | ফাইবার অ্যারে-4ch |
| MOQ: | 10 খানা |
| Payment Terms: | এল/সি, টি/টি |

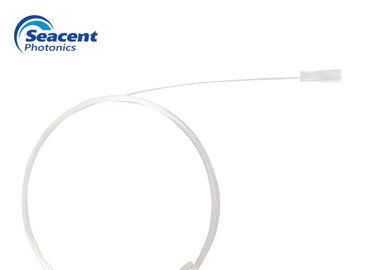

অ্যারে পণ্যগুলি একটি অতি-নির্ভুল প্রক্রিয়াকরণ প্রযুক্তির মাধ্যমে ভি-গ্রুভ ব্লকের মধ্যে নির্ভুলতা এবং নির্ভুলতার সাথে অপটিক্যাল ফাইবার কোরকে অবস্থান করে।সংযোগের ক্ষতি কমাতে প্রক্রিয়াটির একটি সাবমাইক্রন স্তরে নির্ভুলতা প্রয়োজন।
| আইটেম | প্যারামিটার |
| উপাদান | কোয়ার্টজ গ্লাস, বোরোসিলিকেট, সিলিকন |
| চ্যানেলের সংখ্যা | 1CH ~ 128CH |
| মূল দূরত্ব/সহনশীলতা (μm) | 250, 127 / 0.7 |
| ফাইবারের দৈর্ঘ্য (মি) | 2.0±0.1 |
| পলিশিং কোণ (°) | 0,+8, -8 (±0.3) |
| মসৃণতা সমতলতা | 5 ফ্রিংস @ 633nm |
| ফাইবার টাইপ | SMF-28e বা SMF-28e XB |
| অপারেটিং তাপমাত্রা(℃) | -40~+85 |
ভি-খাঁজ বেস প্লেট মাত্রা টেবিল:
| এল | ডব্লিউ | এইচ | এক্স | Y | ব্যাপক ত্রুটি | ||||||
| প্রকার | আকার | সাধারণ পার্থক্য | আকার | সাধারণ পার্থক্য | আকার | সাধারণ পার্থক্য | আকার | সাধারণ পার্থক্য | মূল উচ্চতা পার্থক্য | R=√ x2+y2 | |
| 2CH 250 | 10 | ±0.3 | 2.5 | ±0.05 | 2.5 | ±0.05 | 0.25 | ≤0.0005 | ≤0.001 | ~0.1 | |
| 4CH 250 | 10 | ±0.3 | 2.5 | ±0.05 | 2.5 | ±0.05 | 0.25 | ≤0.0005 | ≤0.001 | ~0.1 | |
| 8CH 250 | 10 | ±0.3 | 3.5 | ±0.05 | 2.5 | ±0.05 | 0.25 | ≤0.0005 | ≤0.001 | ~0.1 | |
| 8CH 127 | 10 | ±0.3 | 2.5 | ±0.05 | 2.5 | ±0.05 | 0.127 | ≤0.0005 | ≤0.001 | ~0.1 | |
| 16CH 127 | 10 | ±0.3 | 3.5 | ±0.05 | 2.5 | ±0.05 | 0.127 | ≤0.0005 | ≤0.001 | ~0.1 | |
| 32CH 127 | 10 | ±0.3 | ৫.৭ | ±0.05 | 2.5 | ±0.05 | 0.127 | ≤0.0005 | ≤0.001 | ~0.1 | |
| 48CH 127 | 12 | ±0.3 | 7.8 | ±0.05 | 2.5 | ±0.05 | 0.127 | ≤0.0005 | ≤0.001 | ~0.1 | |
| 64CH 127 | 12 | ±0.3 | ৯.৮ | ±0.05 | 2.5 | ±0.05 | 0.127 | ≤0.0005 | ≤0.001 | ~0.1 | |
| 96CH 127 | 12 | ±0.3 | 16 | ±0.05 | 2.5 | ±0.05 | 0.127 | ≤0.0005 | ≤0.001 | ~0.1 | |
| 128CH 127 | 12 | ±0.3 | 20 | ±0.05 | 2.5 | ±0.05 | 0.127 | ≤0.0005 | ≤0.001 | ＜0.1 | |
তথ্য বিন্যাস:
| পণ্য নাম্বার | ফাইবার টাইপ | ফাইবার দৈর্ঘ্য |
| 01=1CH 02=2CH 03=4CH 04=8CH 05=12CH 06=16CH 07=24CH 08=32CH 09=48CH 10=64CH 11=96CH 12=128CH |
1=G657A1 2= G657A2 3=G652D 4=G652B |
0=0.5M 1=1.0M 2=1.5M 3=2.0M 4=2.5M S = কাস্টমাইজড |
|
